머신비전 카메라 센서사이즈로 FOV 계산하는 방법 - FOV 계산기 엑셀파일 다운로드

FOV 계산하는 방법 - FOV 계산식 엑셀파일 다운로드머신비전 카메라 센서사이즈로 FOV 계산하는 방법 - FOV 계산기 엑셀파일 다운로드

지구에는 구해야 할 것이 많습니다. 하지만 제가 구할 수 있는 건 별로 없습니다.
우리는 급한 데로 FOV를 구해봅시다. -_-
카메라 센서 사이즈에 대해서 포스팅했었는데요.

이번 FOV를 계산할 때는 센서 사이즈로 계산해야 하기 때문에 센서사이즈에 대해 알고 있어야 합니다.
잘 모르신다면 아래 포스팅을 꼭 보시고 시작하세요~

FOV는 Field of view의 앞자만 따서 읽은 줄임말이죠?
센서의 크기와 렌즈 배율에 따라 FOV가 달라집니다.
FOV 구하는 공식은 아래와 같습니다.

FOV 계산 공식에 대해 자세히 알아보도록 하겠습니다.

FOV ((H) or (V)) = Sensor Size((H) or (V)) ÷ 렌즈 배율

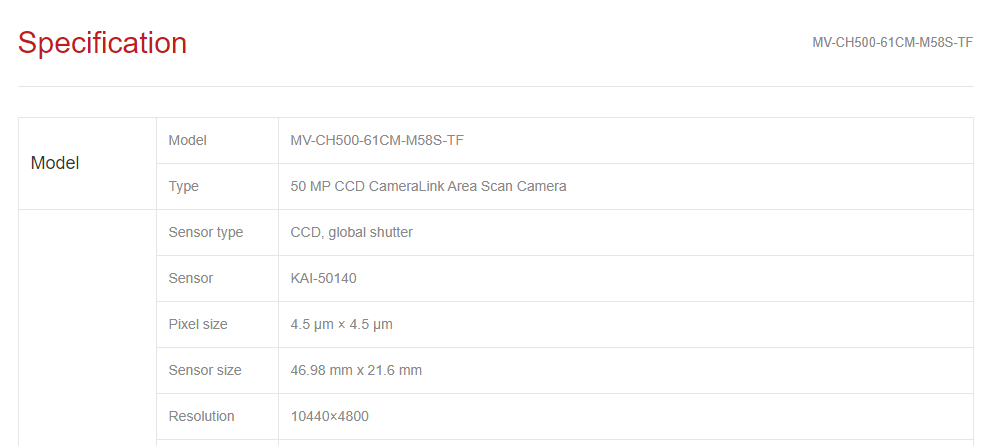

예시를 들기 위해 HIKVISION의 50메가 카메라 사양서를 캡쳐했습니다.

모델명은 : MV-CH500-61CM-M58S-TF 입니다.

위 카메라에서 센서 크기를 구해야겠죠?
가로 10,440 px x 4.5um = 46.98 mm
세로 4,800 px x 4.5um = 21.6 mm
입니다.

이 카메라에 0.5배 렌즈를 끼우면 아래와 같습니다.
FOV(H) = 46.98 mm ÷ 0.5 = 93.96 mm
FOV(V) = 21.6 mm ÷ 0.5 = 43.2 mm

0.5배 렌즈를 끼우면 가로 세로 모두 2배 넓게 볼 수 있습니다.

2배 렌즈를 끼우면 1/4 영역만 볼 수 있겠죠?

이 공식은 매우 쉽지만 갑자기 생각 안날 수도 있습니다.

그래서 엑셀을 만들었어요 ^^

머신비전 영상처리에서 꼭 필요한 FOV 계산 하는 방법에 대해 알아봤습니다.
항상 즐거운 하루 보내세요~
